juki贴片机厂家浅谈贴片机各部件的名称及功能是什么？

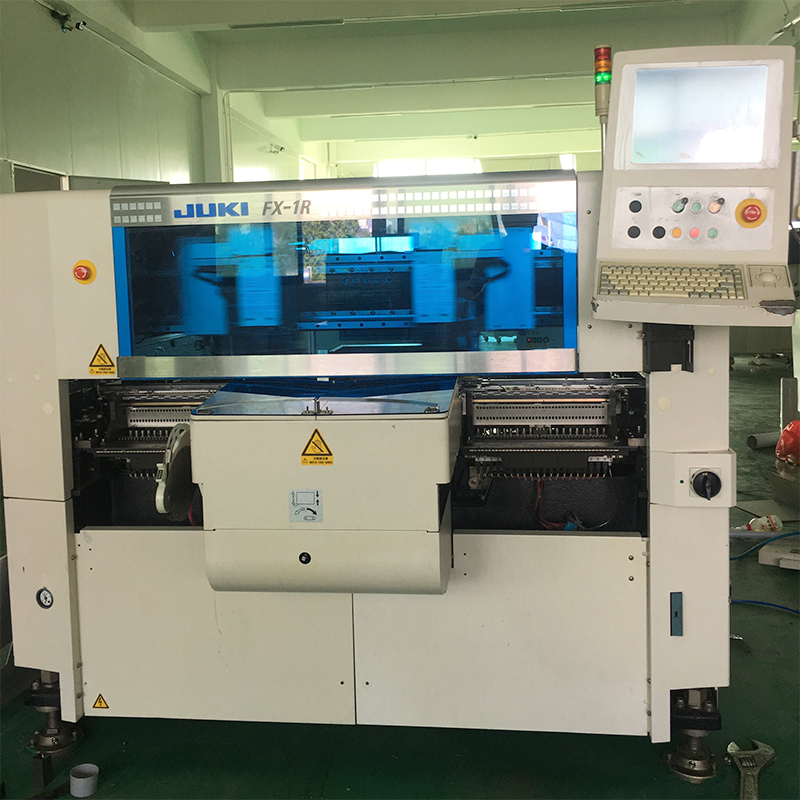

贴片机：又称“贴装机”、“表面贴装系统”（Surface Mount System），在生产线中，它配置在点胶机或丝网印刷机之后，是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。分为手动和全自动两种。贴片机厂家告诉你贴片机各部件的名称及功能是什么？

1. 主机

1.1 主电源开关（Main Power Switch）：开启或关闭主机电源

1.2 视觉显示器（Vision Monitor）：显示移动镜头所得的图像或元件和记号的识别情况。

1.3 操作显示器（Operation Monitor）：显示机器操作的VIOS软件屏幕，如操作过程中出现错误或有问题时，在这个屏幕上也显示纠正信息。

1.4 警告灯（Warning Lamp）：指示贴片机在绿色、黄色和红色时的操作条件。

绿色：机器在自动操作中

黄色：错误（回归原点不能执行，拾取错误，识别故障等）或联锁产生。

红色：机器在紧急停止状态下（在机器或YPU停止按钮被按下）。

1.5 紧急停止按钮（Emergency Stop Button）：按下这按钮马上触发紧急停止。

2. 工作头组件(Head Assembly)

工作头组件：在XY方向（或X方向）移动，从供料器中拾取零件和贴装在PCB上。

工作头组件移动手柄（Movement Handle）：当伺服控制解除时，你可用手在每个方向移动，当用手移动工作头组件时通常用这个手柄。

3. 视觉系统（Vision System）

移动镜头（Moving Camera）：用于识别PCB上的记号或照位置或坐标跟踪。

独立视觉镜头（Single-Vision Camera）：用于识别元件，主要是那些有引脚的QPF。

背光部件（Backlight Unit）：当用独立视觉镜头识别时，从背部照射元件。

激光部件（Laser Unit）：通过激光束可用于识别零件，主要是片状零件。

多视像镜头（Multi-Vision Camera）：可一次识别多种零件，加快识别速度。

4. 供料平台（FeederPlate）：

带装供料器、散装供料器和管装供料器（多管供料器），可安装在贴片机的前或后供料平台。

5. 轴结构（Axis Configuration）

X轴：移动工作头组件跟PCB传送方向平行。

Y轴：移动工作头组件跟PCB传送方向垂直。

Z轴：控制工作头组件的高度。

R轴：控制工作头组件吸嘴轴的旋转。

W轴：调整运输轨的宽度。

6. 运输轨部件（Conveyor Unit）

1、主挡板（Main Stopper）

2、定位针 (Locate Pins)

3、Push-in Unit（入推部件）

4、边缘夹具 (Edge Clamp)

5、上推平板 (Push-up Plate)

6、上推顶针 (Push-up Pins)

7、入口挡板 (Entrance Stopper)

7. 吸嘴站（Nozzle Station）：允许吸嘴的自动交换，总共可装载16个吸嘴，7个标准和9个可选吸嘴。

8. 气源部件（Air Supply Unit）

包括空气过滤器、气压调节按钮、气压表。

9. 输入和操作部件（Data Input and Operation Devices）

1、YPU ( Programming Unit) 编程部件

Ready按钮：异常停止的解除和伺服系统发生作用。

2、键盘（ Keyboard ）各键的功能

F1：用于获得实时选项的帮助信息

F2：PCB生产转型时使用

F3：转换编制目标（元件信息、贴装信息等）

F4：转换副视窗（形状、识别等信息）

F5：用于跳至数据地址

F6：辅助调整时使用

F7：设定数据库

F8：视觉显示实物轮廓

F9：照位置

F10：坐标跟踪

Tab：各视窗间转换

Insert ，Delete ：改变副视窗各参数

↑↓→←：光标移动及文页UP/Down移动

Space Bar（空档键）：操作期间暂停机器（再按解除暂停）

注意：

1) 掌握各部件的名称，跟机器实物对照，可指出哪个部件的名称及基本作用。

2) 请问当发生紧急情况时，应按哪个按钮，警告灯的状态以及操作显示器的显示情况？
